高光譜相機在芯片缺陷方面的檢測

作者：彩譜科技

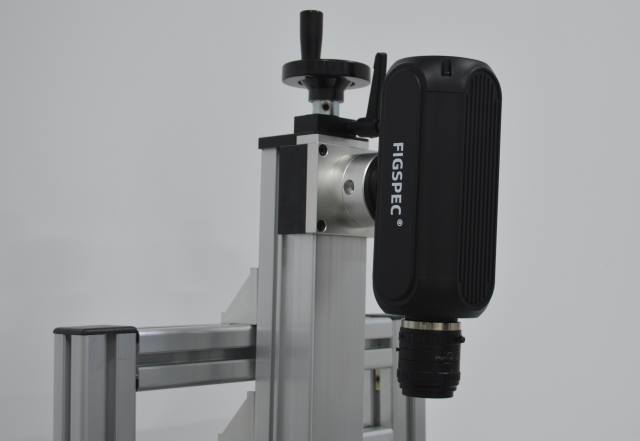

芯片，被譽為現代科技的 “心臟”，其制造的精度和質量直接決定了電子設備的性能和可靠性。然而，在芯片的生產過程中，由于各種因素的影響，如工藝誤差、材料雜質、環境干擾等，不可避免地會產生各種類型的缺陷。傳統的芯片缺陷檢測方法在面對日益復雜的芯片結構和微小的缺陷時，往往存在一定的局限性。近年來，高光譜相機技術的出現為芯片缺陷檢測帶來了新的突破。高光譜相機能夠捕捉到芯片表面和內部的細微光譜特征變化，通過對這些光譜信息的分析和處理，可以準確地檢測出各種潛在的缺陷。本文章將詳細介紹高光譜相機在芯片缺陷檢測中的具體應用和優勢，以及實操案例。

以下是一些主要的應用：

1、金屬層缺陷檢測：

（1）金屬層劃痕和裂紋檢測：芯片制造過程中，金屬層的劃痕和裂紋是常見的缺陷。這些缺陷會影響芯片的電學性能和可靠性。高光譜相機可以利用不同物質對不同波長的光的反射和散射特性差異，檢測金屬層表面的劃痕和裂紋。即使是微小的劃痕和裂紋，其在高光譜圖像中也會呈現出與正常區域不同的光譜特征，例如反射率的變化、散射光的分布差異等。

（2）金屬層厚度不均勻檢測：金屬層的厚度均勻性對芯片性能至關重要。高光譜相機可以通過測量金屬層在不同波長下的光學特性，如折射率、吸收系數等，來推斷金屬層的厚度。當金屬層厚度不均勻時，其在不同位置的光譜響應會有所不同，通過對這些光譜信息的分析和處理，可以準確地檢測出金屬層厚度不均勻的區域。

2、光刻缺陷檢測：

（1）光刻圖案缺陷檢測：在芯片光刻過程中，可能會出現光刻圖案的變形、缺失、模糊等缺陷。高光譜相機可以對光刻后的芯片進行成像，通過分析光刻圖案區域的光譜信息，與標準的光刻圖案光譜特征進行對比，從而檢測出光刻圖案的缺陷。例如，對于光刻圖案的變形，其在高光譜圖像中的形狀和光譜分布會發生變化；對于缺失的光刻圖案部分，相應區域的光譜信號會與周圍正常區域有明顯差異。

（2）光刻膠殘留檢測：光刻完成后，芯片表面可能會殘留光刻膠。這些殘留的光刻膠會影響后續的工藝步驟和芯片性能。高光譜相機可以利用光刻膠與芯片基底材料在光譜特性上的差異，檢測出光刻膠的殘留區域。例如，光刻膠在特定波長下的吸收或反射特性與芯片基底材料不同，高光譜相機能夠根據這些差異準確地識別出光刻膠殘留的位置和數量。

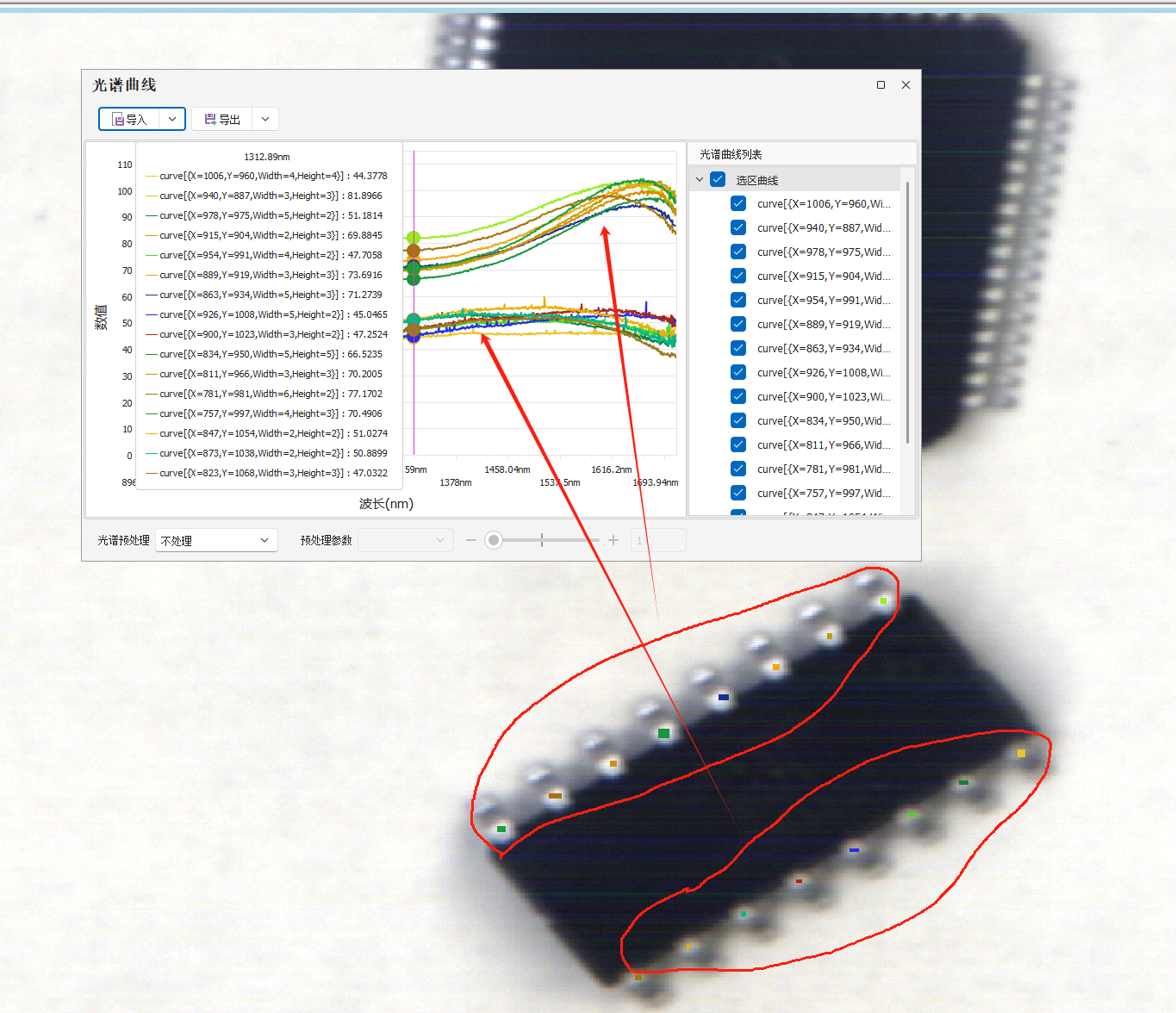

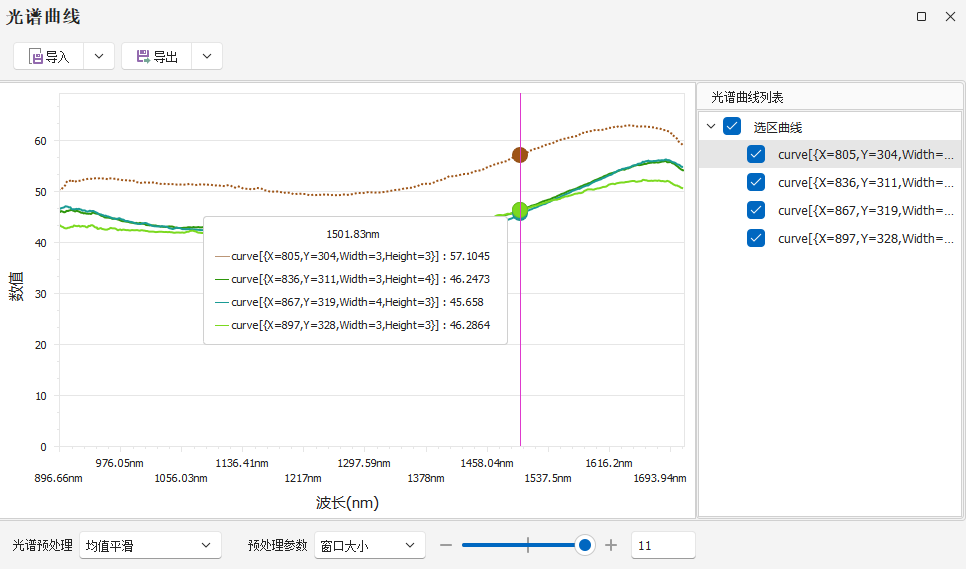

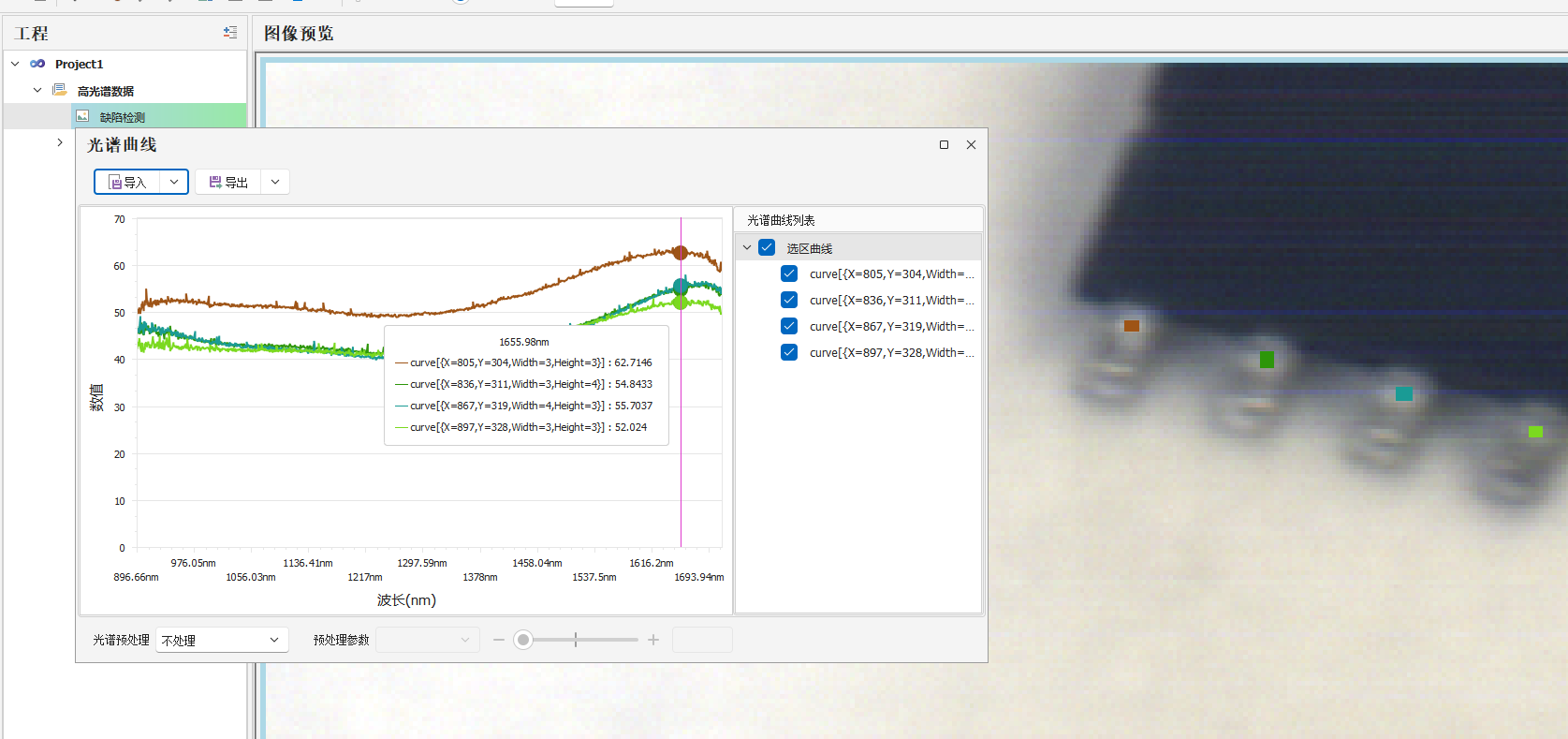

3、封裝缺陷檢測：

（1）封裝材料缺陷檢測：芯片封裝過程中使用的封裝材料可能存在氣泡、雜質、裂紋等缺陷。高光譜相機可以通過對封裝材料的光譜分析，檢測這些缺陷。例如，氣泡在高光譜圖像中會呈現出與封裝材料不同的光學特性，其對光的散射和折射會導致光譜信號的變化；雜質的存在會影響封裝材料的光譜吸收和反射特性，通過高光譜檢測可以發現這些異常區域。

（2）封裝界面缺陷檢測：芯片與封裝材料之間的界面結合情況對芯片的可靠性和性能有重要影響。如果界面存在分層、空洞等缺陷，會導致芯片的散熱不良、信號傳輸受阻等問題。高光譜相機可以通過對芯片封裝界面區域的光譜分析，檢測界面的缺陷。例如，分層區域的光譜反射和透射特性會發生變化，高光譜相機能夠根據這些變化來判斷界面的結合質量。
